パルスファイバレーザ製品群

特長

  • 高パルスエネルギー（＞1mJ）
  • 光ファイバメーカならではの独自の光学・製造技術に裏付けされた高信頼性
  • 主要光学部品を自社開発・内製化
  • 優れたビーム品質（M2 ≦ 1.6）
  • 完全空冷

用途例

  • 金属・非金属のマーキング
  • 半導体材料の加工
  • 金属の深掘り（自動車部品）
  • 薄膜材料の加工（太陽電池、電子材料）
  • 金属のカッティング（装飾品）
  • レーザクリーニング
  • 塗装剥離

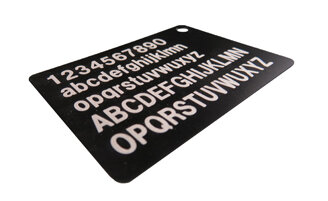

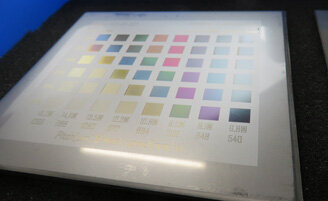

加工アプリケーション例（マーキング）

型式

型名 FLP-G11-030-10-3/7-04 FLP-G11-055-11-3/7-04 FLP-G11-100-10-3/7-04
出力 30 W 55 W 100 W
発振モード Q-スイッチパルス
偏光 ランダム
波長 1080 - 1095 nm
繰返し周波数 30 - 80 kHz 50 - 100 kHz 100 - 200 kHz
パルス幅 50 - 200 ns ＠ 30kHz 50 - 200 ns ＠ 50kHz 50 - 200 ns ＠ 100kHz
パルスエネルギー 1.0 mJ ＠ 30kHz 1.1 mJ ＠ 50kHz 1.0 mJ @ 100kHz
ピークパワー ≧ 6.5 kW（typ. 8.0kW） ≧ 6.5 kW（typ. 7.0kW）
ビーム品質（M2） ≦ 1.6 （typ. 1.3） ≦ 1.8 （typ. 1.5）
ビーム径（4σ） 3 mm / 7 mm
電源インタフェース D-sub 7W2pin
制御インタフェース D-sub 25pin （ロジック制御） / D-sub 9pin （コマンド制御）
電源電圧（DC） 24.0 ± 1.0 V
最大消費電力 300 W (12.4 A) 400 W (16.4 A) 590 W (24.4 A)
冷却 空冷
動作温度 0 - 40 ℃　 10 - 40 ℃　
レーザ出力部： 15 - 45 ℃
動作湿度 30 - 85 ％ （結露なきこと）
ファイバケーブル長 4 m

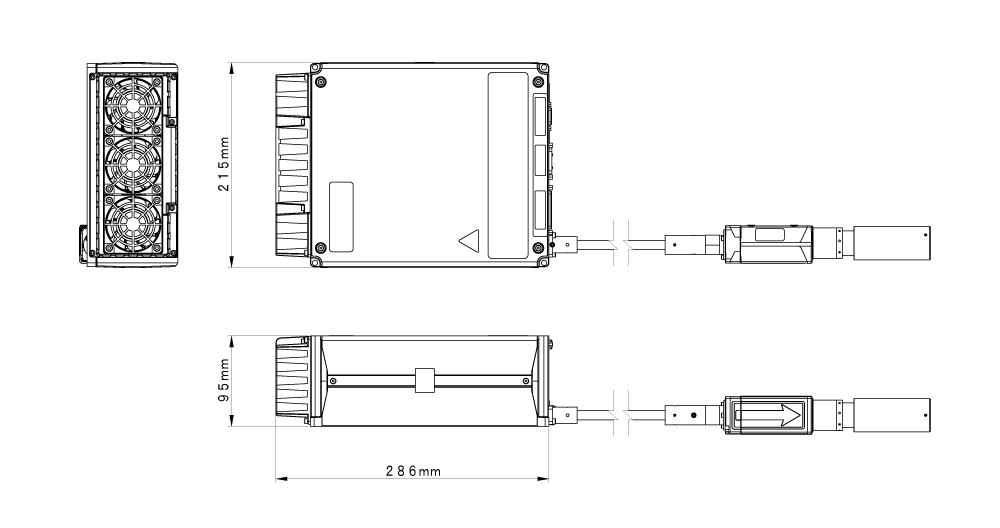

外形寸法 レーザー本体 215 ｘ 286 ｘ 95 mm 224 × 319 × 142 mm
(W×D×H) レーザ出力部 ビーム径 3mm：40 ｘ 207 ｘ 40 mm
ビーム径 7mm：40 ｘ 278 ｘ 40 mm
質量 ≦ 6.5 kg ≦ 10.0 kg

※本製品の一部機種は、外国為替及び外国貿易法により輸出規制に該当します。

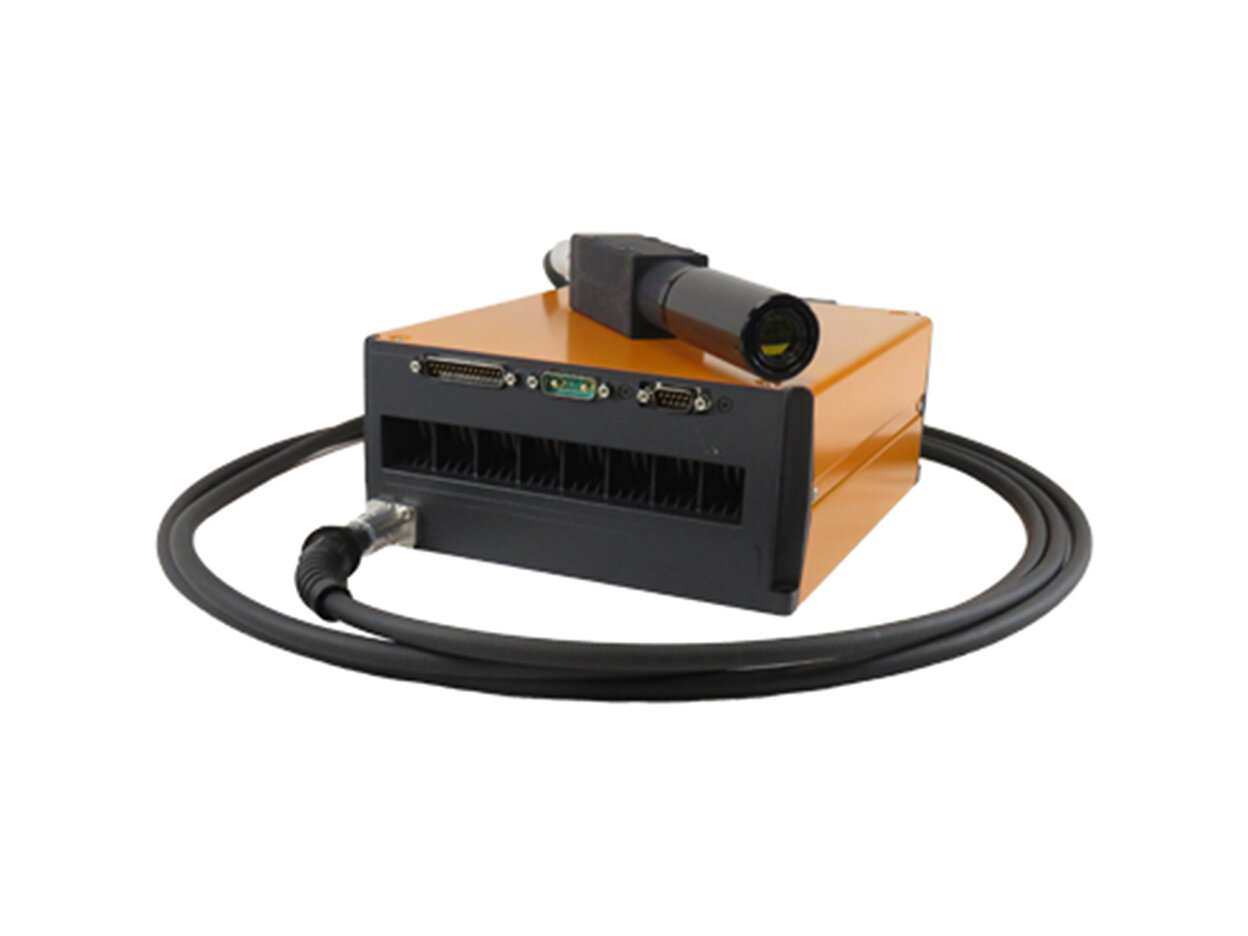

製品外観
